Apple II,II+,IIe

II,II+のバリエーション

AppleIIとAppleII+
Apple][ PowerOn
AutoRest
Color ROM AutoStart ブート RAM
メモリー
STD Rev0 しない 4色 INT BASIC しない CTL+CでBASICへ、
PR#6でブート
4K〜48k
Rev0は6000台しか製造されていないはずなので結構レアですね。
Rev1 する 6色 INT BASIC しない 同上
Plus Rev1 する 6色 APPLESOFT する PoweOnでブート 16k〜48k
Rev7 する 6色 APPLESOFT する 同上 48k
RFI する 6色 APPLESOFT する 同上 48k
J-Plus J-PlusはRev1のPlusを「東レ」がカナ文字可能に改造して販売したもの 48k
Rev0-1とRev7-RFCではCHAR ROM互換性なし(間違えるとロジックボードが壊れます)

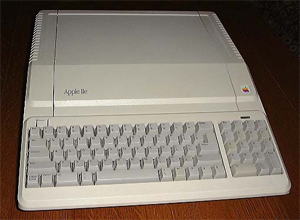

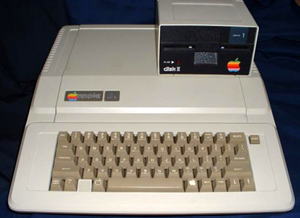

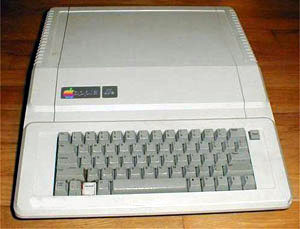

AppleIIe
//e Unenhanced Enhanced Enhanced
With 10Key
教育市場向
10キー付きは日本で発売されなかった

//e Enhanced はキーボードにenhancedと書いてある

スペースキー右側にあった
クロースアップルキーは
optionキーと名前を変えて左側に移動
//e Unenhanced の初期型でバックパネルが切り込みの入ったタイプがあるらしい(II、II+と同じ)

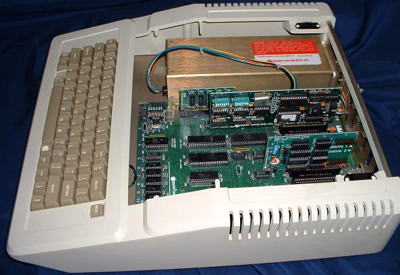

II+とIIeのマザーはレイアウトがかなり違いますね
外付けドライブについて
拡張カードいろいろ

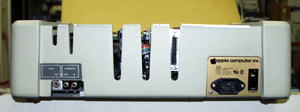

バックパネル3種
IIのバックパネル
左から、ビデオ出力、テープ出力、テープ入力
Apple製じゃないの!ばれた?
II+のバックパネル
左から、ビデオ出力、テープ出力、テープ入力
IIeのバックパネル
左から ビデオ出力、テープ出力、テープ入力、
ジョイスティックポート 上側にフロッピーポート

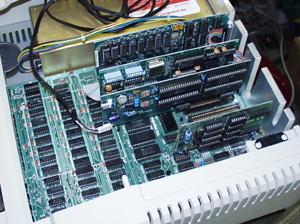

II+に拡張カード
手前からDISKIIインターフェースカード
モッキンボードのコンパチ品
シリアルインターフェースカード
ランゲージカード(と思うんだがLEDがついてる)

増設メモリー

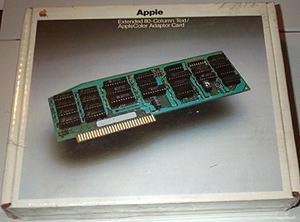

IIeの80カラムカード
Apple製
IIeの80カラム/メモリカード
右の2つは年式違いで
機能は同じらしい
Apple製

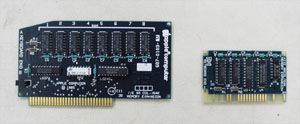

これも80カラム・メモリーカード IIe用

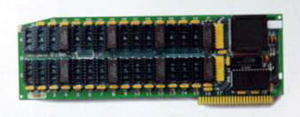

IIのapple純正メモリーカード
基盤のキリカキの向きから推測すると
これはII、II+用のですね

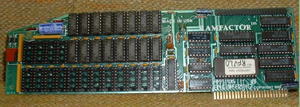

RAM-FACTOR
詳細不明

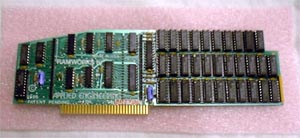

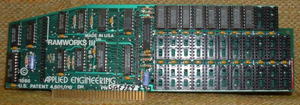

AE(AppliedEngenearing)のRAMWORKSIII
IIe用メモリー/80カラムカード
MAXで1MB、部品面に512Kのサブボードを
追加できる
ハンダ面側にRGB出力カードが追加できる。
(資料提供 東京都 O様より)

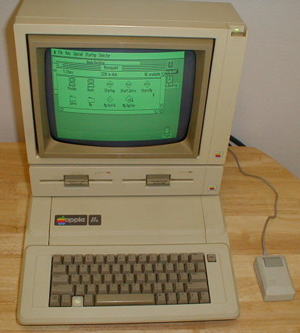

ちなみにマウスカード、
1M増設メモリー、
ダブルドライブ
をIIeにつけると右図のようなGUIなOSが走る
グリーンモニターでないと字がよく見えないが・・

でも appleIIe用のIIgsアップグレードキットが
存在していた これが組み込んである?
それにしてはマウスがシリアル?
(PublishItというソフトの画面に
酷似しているとの情報あり。)

II ->gs upglade のページへ
