快適appleII計画 II-HighSpeed-SCSI

Apple II SCSI

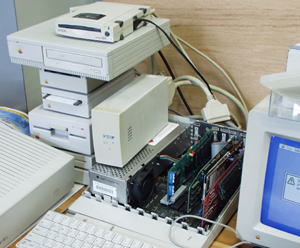

appleII-GS
本体ROM03にHISPEED－SCSI
を設定中
何がつなげるかな？
CD-ROM
HARD-DISK
ZIP-DRIVE

IIgsのシステムソフトダウンロード（appleのサイト）　OSやHyperCard

	フォルダー名	管理番号	ファイル名	備考
１	Apple IIGS System6.0.1	1-1	IIGS 6.0.1 Info.txt
		1-2	Disk1-Install	自己起動FD
		1-3	Disk2-SystemDisk	自己起動FD
		1-4	Disk3-SystemTools1
		1-5	Disk4-SystemTools2
		1-6	Disk5-Fonts
		1-7	Disk6-synthLAB	音楽関係
		1-8	Disk7-AppleII Setup	自己起動FD
２	Apple IIGS Supplemental	2-1	Apple IIGS CD Setup5.1
		2-2	Apple II SCSI Utilities	自己起動FD
		2-3	Apple II SystemDisk3.2	自己起動FD
		2-4	Apple II VideoOverlayCard
		2-5	ShrinkIt1.1	IIGSの圧縮解凍アプリ
３	For Macintosh	3-1	AppleIIeCard2.2.1	LCシリーズに入れる appleIIeカード関係
３	For Macintosh	3-2	IIe Startup 2.2.2di	LCシリーズに入れる appleIIeカード関係
４	HyperCard IIGS 1.1	4-1	HC 1.1 1~6(6枚分あり）
４	HyperCard IIGS 1.1	4-2	HyperMover	ハイパーカードのスタック mac<->IIgsの変換アプリ

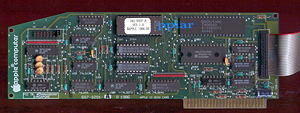

Ａｐｐｌｅ製ＳＣＳＩ－ＣＡＲＤ（初期の物）
romのバージョンがいくつかある
RivisionCが最後？
この初期のSCSIカードは
64kより大きなファイルの転送に若干
難があるらしい

Ａｐｐｌｅ製ＳＣＳＩ－ＣＡＲＤ（後期の物）
DMAが使えるため
初期型の10倍程度高速！
HIGH-SPEED-SCSI-CARD
と呼ばれる以下このカードの奮戦記

左図のディップスイッチの設定
ＳＷ１：DMAのON-OFF（下でON）
ＳＷ２、３、４はこのカードのSCSI-IDの設定
通常はすべて下（すべて下でID=7）

SCSIカードをslotに装着しデイジーチェーンでHD、CDを
つなぎ　最後の機器にターミネーターを接続する。
中間ターミネータが必要かも？

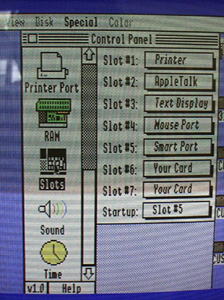

IIGSのSLOT設定

slot	増設カード		今回の増設カード（1案）		今回の増設カード（２案）
＃１	printer	-	printer	-	printer	-
＃２	appletalk	-	appletalk	-	appletalk	-
＃３	TextDisplay	-	TextDisplay	-	TextDisplay	-
＃４	mouse-port	-	mouse-port	-	mouse-port	-
＃５	smart-port	-	smart-port	-	your-card	HIGH-SPEED-SCSI
＃６	disk-port	-	your-card	HIGH-SPEED-SCSI	disk-port	-
＃７	your-card	HIGH-SPEED-SCSI	your-card	FOCUS-HD-270M	your-card	FOCUS-HD-270M
MEMORY	-	apple1024K増設	-	SIRIUS-8M-RAM	-	SIRIUS-8M-RAM
start up	スタートアップを＃７にするとSCSI-HDから起動＃６にするとDISK（FD）から起動(5優先）＃５にするとDISK(FD)から起動(3.5優先）これが通常の使い方です		スタートアップを＃５にするとDISK(3.5FD)で起動となる＃６にするとSCSI-HDから起動ただし5FDは認識しない		スタートアップを＃５でSCSI-HD起動＃６でDISK(5FD)起動＃７でFOCUS-HD起動 3.5FDは認識しない

今のところすべてのデバイスを有効にする組み合わせが見つからない

IIGSのリセットはコマンド＋ｃｔｒｌ＋Reset（なかなかリセットしないけど）
BIOS（って呼ぶのかな？）はコマンド＋ｃｔｒｌ＋esc

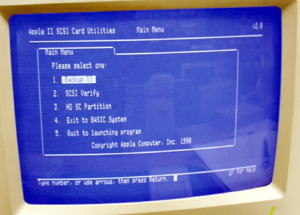

2-2	Apple II SCSI Utilities

を展開すると起動FDができます
これから起動してハード的に機器の
認識をチェックします　

CDドライブにmac用のｃｄ-romを
いれてから

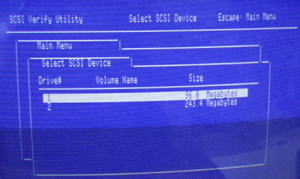

　２：SCSI-VERIFYでチェックします
DEVICE＃にSCSI-ID
その横に容量が表示されればOKです。

最近のSCSIと違い　HDを2台つなぐことはできません（IDが別でも！）
HD-SC-PARTITIONでHDのフォーマット
ができます。最大４つのパティーションで
その合計容量は128メガmaxです。
MACのHFSフォーマットは未対応です。
注意
ここではパーティション＝イニシャライズ

OS601をインストール後　OSのユーティリティAdvance.disk.utilを利用するとHFSフォーマットが利用できますし
、4つ以上のパーティションも可能です。

Advance.disk.utilは６０１用のアプリでOS５０２では起動しない。

1-3	Disk2-SystemDisk

をFD起動してAdvance.disk.utilを使えるのかな？

OS6.0.1をハードディスクにインストールする！
HDをパーティションできたら

1-2	Disk1-Install

から起動してEasy-Installを選択、指示に従い

1-4	Disk3-SystemTools1
1-5	Disk4-SystemTools2

を適時　入れ替える
CD-DRIVEを使用するときは　Custom-InstallでCDに関係した機能拡張とアプリを
インストールする　具体的にはfilesystem：HFS-FST、drive:CD-ROM、とSCSIHD
Mediacontrol:AppleCD SC、と思います　先ほどのAdvance.disk.utilもここで選択可能

そして

2-1	Apple IIGS CD Setup5.1

もインストールする

1-3	Disk2-SystemDisk

で再起動して　startupをSCSIにして

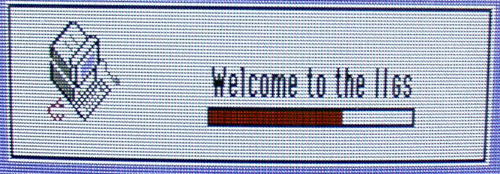

SCSI-HDから再起動します。

zipドライブ（SCSIタイプ）も認識しました。
取り立てて専用ソフトはインストールしていません　

ただし　起動時にメディアを入れておかないと認識しない場合があります。
CDも起動時に入れておくと調子が良い
一旦認識すると出し入れできます。

----ｃｄ－ドライブ------
トレイ式を使っていますが
CDを取り出しトレイを格納するとシステムがCDを探しに行って延々と待たされます
ダミーCDが1枚必要です。
apple純正の4倍速です
（CD-Rが読めます。CD-RWは読めません）
----zipメディア------
メディアはMACのB'sCREWでフォーマットしたものを利用してます。
アイオメガの純正フォーマットでも認識しました。

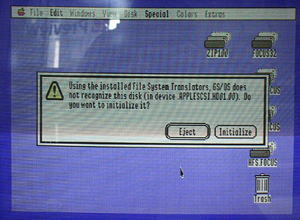

メディアを入れたとき右図のようなダイヤログが出たときは必ず「EJECT」(取り出す）を選択すること！

実はZIPメディアやCD-ROMには秘密のパーティション部分があり
それをOS601は読めないので「EJECT」「イニシャライズ」するか聞いてくる！
CDはイニシャライズできないが「EJECT」を必ず選択すること。

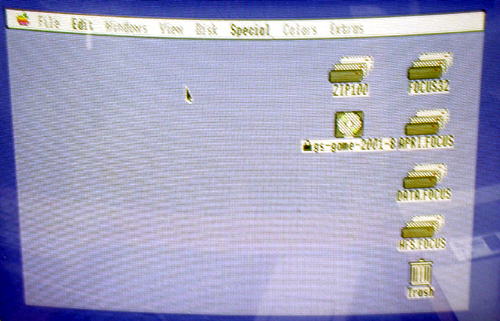

この秘密の部分はMACが管理用に使っている（正確にはMACのこのメディア用のドライバーが使っている）ため「イニシャライズ」するとMACで読み書きできなくなる可能性が高い。「EJECT」してもHFSフォーマットの部分をデスクトップにマウントします。これで問題はありません。
当たり前ですが漢字は文字化けでファイル数が大きなフォルダーは開けません（たぶん1フォルダーに２５６個以内と思いますが・・・検証中）
デスクトップにアイコンが出たままメディアを取り出すとカーソルは動かせますけど
反応しなくなります。　MACと違いメディアの出入コントロールは行いませんのでかならずゴミ箱にメディアアイコンをドラッグしてからメディアを取り出しましょう

さあこれでMACとのデータ交換も簡単だ！

Go Happy AppleII Life!!
