AppleIIのJOYPORT

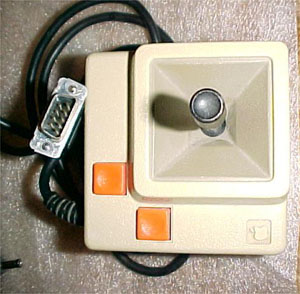

	apple純正のジョイスティック 色が２種あります これは初期型

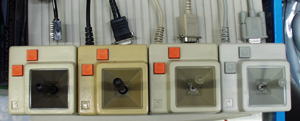

	左　古い　<->　右　新しい 一番左のはICコネクターです

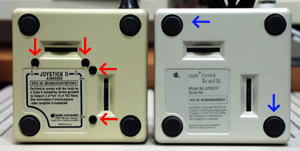

	旧型（ボタンがオレンジ）は ←のところに 舵角ストッパーがある 分解するときは←のゴム足 を２個はがすとねじがある スイッチはタクトスイッチが 使われており壊れやすいが 手に入りやすく交換しやすい。

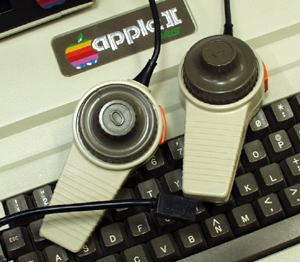

ａｐｐｌｅ純正のパドルは当方で確認されているデザインが３種あります

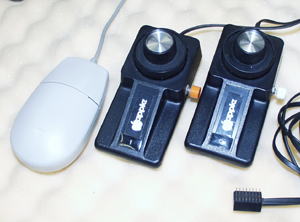

	１型 コネクターはICタイプです macのマウスと大きさの比較 ほとんど同じ大きさです
	２型（たぶん） コネクターはICタイプです 大きさの比較

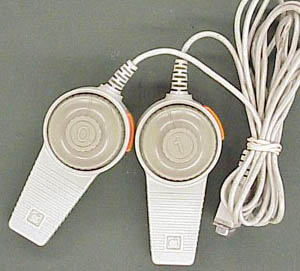

これは後期型で ハンドル部の色がIIeのkeyと同色です	The Keyboard Companyのパドル appleのパドルと寸分違わないのですが appleのマークがありません。 こちらが本家本元であり、後にappleブランドで OEMされたということです。 II+用にコネクタがICタイプです またハンドル部の色がII+のkeyと 同色になっています

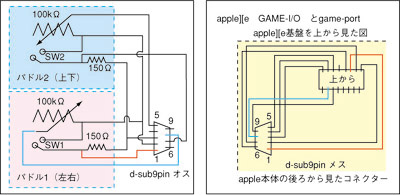

joyport配線図（IIe,IIc,IIgs)

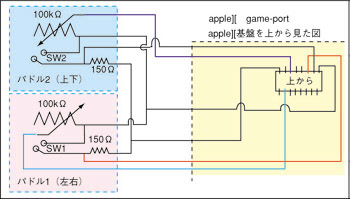

appleII,II+のgame-port（IIeも可） 100kΩのボリュームが使ってあるが パドルを作るときは２００ｋΩの方が左右の舵角が合うようです （１００ｋを使うと左はよく切れるが右が切れにくいとか起こる） スティックを作るときは１００ｋのボリュームの左右に５０ｋずつ抵抗を抱かせて やると左右の舵角が少なくなります　お好みでどうぞ
Game-connector pin assign 1 +5volt 9 No connection 2 switch2 10 paddle1 3 switch1 11 paddle3(op.) 4 switch3(op.) 12 annunciators 5 strobe output 13 annunciators 6 paddle2 14 annunciators 7 paddle0(op.) 15 annunciators 8 signal ground 16 No conect appleのマニュアルとは呼び名が異なる場合があります annunciators＝通告、予告（後で何かする予定だったんでしょうね　未定ということです） No connection=電気的につながっていない (op.)=option 一般的なジョイスティクでは使われていません ICは上から見た図でICのpin番号は途中でUターンします　ご注意！
Game-port pin assign 1 switch1 2 +5volt 3 Signal ground 4 paddle0(op.) 5 paddle2 6 switch3(op.) 7 switch2 8 paddle1 9 paddle3(op.) (op.)=option 一般的なジョイスティクでは使われていません
いろいろなジョイスティック達

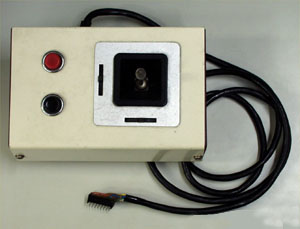

	ラジコン送信機のスティック を流用したもの appleII+用に１９８５年自作 (今でいうショップブランドかな？）

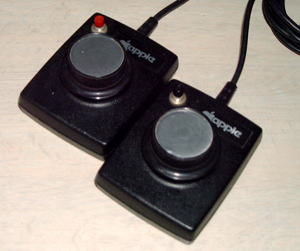

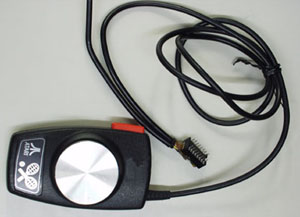

	ＡＴＡＲＩのゲーム機の パドルを流用 appleII+用に１９８５年自作
	Mac用のスティックを流用 appleIIe用に２００１年作 DOS/V用２軸２ボタンが安く売られていますね それは改造しやすいです
	criativeのDOS/V用をAppleII用に改造 連射swは無効になってる 結構使いやすく　気に入ってる
	AppleII+を買ったらついて来たスティック II+用なのでコネクターがICタイプ
	CFプロダクト製ジョイスティック 左が初期型　右が後期型 後期型はスティックのトップにボタンがある 通常はセンターリターンタイプだが 　レバーを切り替えることによりフリーになる

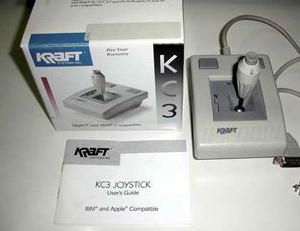

	KRAFT社のスティック 　コネクターはDOS/VとAppleII両方備えている、 裏のスイッチで切り替えて使う KraftのKC3
