通信ケーブル結線図　

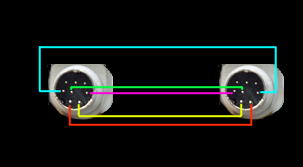

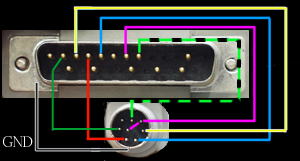

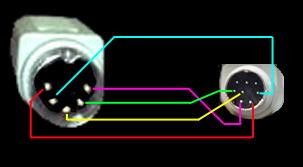

Apple //e　Super SerialCard2 <->Macintosh Modem port <->Modem/Printer port	Apple //c <->Macintosh Modem port <->Modem/Printer port	Apple //c plus（IIGS）<->　Macintosh Modem port <->Modem/Printer port
緑点線は使用しないので結線してもしなくてもよい ケースグランド(GND)も結線してもしなくてもよい	ケースグランドは結線してもしなくてもよい	上の３本は結線してあるが使用してない ケースグランドも結線してもしなくてもよい
macの市販モデムケーブルで使用できる物があります	apple純正ケーブルで使用できる物がある。入手困難	macの市販プリンタケーブルで使用できます

参考　cable.txtの原文

Apple //c Macintosh
Modem port Modem/Printer port
----------------------------------
4 - RD2B <-- 3 TxD-
2 - TD2B --> 5 RxD-
1 - DTR2B --> 2 HSKi
5 - DSR2B <-- 1 HSKo
3 - GND --- 4 GND


Pinout of the Apple //c Modem port (DIN-5):

　5 　　　1
　　4 　2
　　　3

1 - DTR2B - Data terminal ready output
2 - TD2B - Transmit data output
3 - GND - Ground
4 - RD2B - Read data input
5 - DSR2B - Data set ready input


Pinout of the Macintosh Modem/Printer port (Mini-DIN-8):

　　8 7 6
　5 　　4 3
　　　2 1

1 - HSKo - Output handshake
2 - HSKi - Input handshake or external clock
3 - TxD- - Transmit data -
4 - GND - Signal ground
5 - RxD- - Receive data -
6 - TxD+ - Transmit data +
7 - n.c. - Not connected
8 - RxD+ - Receive data +

] シリアルケーブル


アップル・スーパー・シリアル・カードは、Dsub-２５メスコネクターを持っています。ピンは、外部から見たときに、以下の番号をつけられます:

,----------------------------------------.
＼ 13 12 11 10 09 08 07 06 05 04 03 02 01 ／
　＼ 25 24 23 22 21 20 19 18 17 16 15 14 ／
`------------------------------------'

assigmentsは:

1 フレーム・グラウンド
2 TXD:データを送信
3 RXD:データを受信
4 RTS:信号リクエスト
5 CT:信号準備
6 DSR:前もってセットされたデータ
7 GND:グラウンド
8 DCD:データ・キャリア検出
19 CTS２:(ディップSW２-７で選ばれた設定)
20 DTR:終点用意データ


PC接続は、２５-ピン・コネクターの場合同じです。オスコネクターの場合はPIN番号が左右反転することに注意して下さい。
　コネクターが９-ピンのメスコネクターは外部から見たときに、以下の番号をつけられます

,----------------.
＼ 05 04 03 02 01 ／
　＼ 09 08 07 06 ／
`------------'

1 DCD:データ・キャリア検出
2 RXD:データ受信
3 TXD:データ送信
4 DTR:終点用意データ
5 GND:グラウンド
6 DSR:前もってセットされたデータ
7 RTS:信号リクエスト
8 CT:信号準備
9 RI:Ring Indicator

appleIIGSとDOS/Vをつなぐケーブル

または


＋

９pin<->２５pinの接続
