Apple IIc

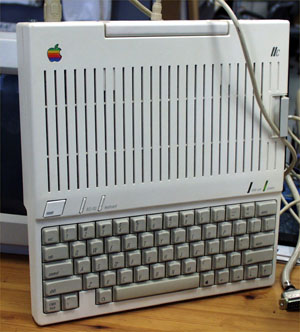

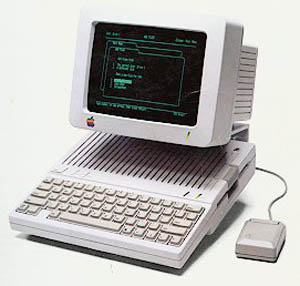

これはappleIIc
の初期型
内蔵ドライブが
5.25インチドライブ
(ALPS製)

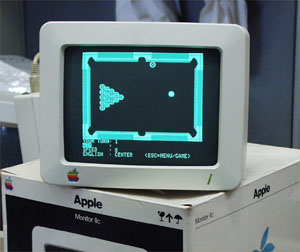

9インチグリーンモニター
コンポジット入力

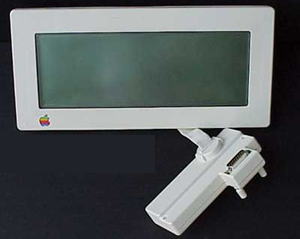

IIc専用LCDディスプレイ
もちろんモノクロ
本物はまだ見たことない
ちなみに この初期型には
外付け3.5インチドライブは
接続できません
IIcにはROMのバージョンが5種類
あって
5&3.5インチ対応と
5インチのみ
対応のものがあるらしい

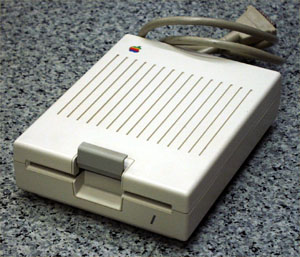

5.25インチドライブ
IIc専用らしい
(ドライブ自体はALPS製)
開けてみたら
ベルトドライブだった
昔のテープレコーダーだね
マス質量を大きくして回転むら
をなくすタイプ

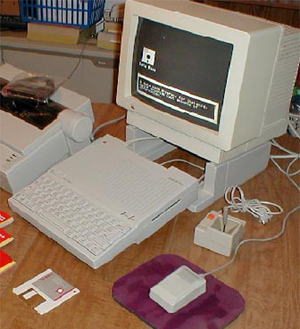

appleIIc plus

内蔵ドライブが
3.5インチドライブ

apple純正12インチ
(スイッチでカラー表示とモノクロ表示
が切り替えられる)
コンポジット
ディスプレイ

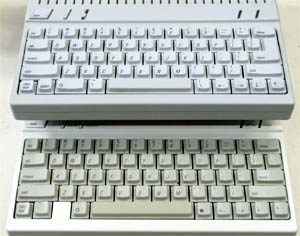

IIcとIIcplusの違い
上図はIIc plus(3.5インチドライブ内蔵
の後期型、キーが1個多いように見える
キートップの色がボディ色
ROMのバージョンが5種類あるが
最後のもの
下図はIIc(5インチドライブ内蔵タイプ)


IIcはドライブの違い以外に
5インチドライブAppleIIcにrom交換品
があり
 これは3.5インチドライブも繋げるらしい
外見だけではわからない?
IIc plusではスピーカーボリュームが
キーボードのリセットキーの横に移動している
IIcにはあったキーボード配列の変更スイッチ
はIIc plusにはない

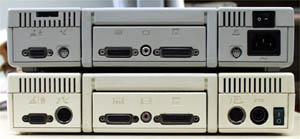

上側がIIc plus
下側がIIc
左から
ジョイスティック(マウス)ポート、
シリアル2(モデム)
RGBCRT出力、コンポジットCRT出力、
フロッピーポート、シリアル1(プリンター)
電源入力、電源スイッチ

plusではシリアル系のコネクターが小さくなっている
IIc、IIc+にはRGBモニターの出力ポートはない。GSのRGBポートとそっくりだが、
信号は違う 強いていえば汎用ディスプレイポート?
これはオプションのTVの3ch(4ch)の信号を出すRFモジュレーター用
および オプションのLCDディスプレイ用、 RGBモニターコンバーターもここにつなぐ
オプションのTVの3ch(4ch)の信号を出すRFモジュレーター
IIc+はクロックスピードがIIcの4倍になっている。(Acceleraterというらしいぞ)
速度が速すぎてゲームなどはコントロールしずらい!
★1mhzにする方法(Apple IIc Plus Owner's Guideより)★
ESCキーを押しながらCommand+Control+Resetを押す。
Resetキーを離す。画面にNormalと表示されたらEscキーを離してから すべてのキーを離す

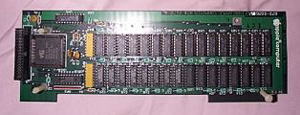

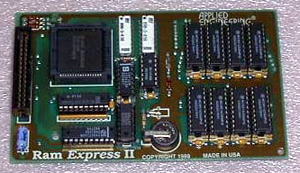

AppleIIc用の増設メモリーカード
AppliedEngenearing製 容量256k?
AppleIIc+用の増設メモリーカード
//c+用の増設メモリーですが、SEQUENTIAL-SYSTEMSのRAM//Cでは、いわゆる
//e用の1MB増設RAMCARD(純正やAEのRAMFACTORなど)と同じように
働きます。つまりslot(//cの場合は4固定)にさしたものと同じ扱いです。
PRODOSでは自動認識しますが、DOS3.3で使用する場合は、フォーマットする
必要がありますがfirmware上にフォーマッターが存在しています。IN#4を
タイプすることでフォーマットできたはずです。RAMチェックのルーチン
も搭載していたはずです。($C40Aから)フォーマット後は400kのDISKが
2台分(slot4の1,2かな?)の扱いになるわけです。たぶん純正品も同じ
ような機能があると思われます。    「きみちゃんのホームページ」のTさんより
                                情報提供に感謝です(管理人)

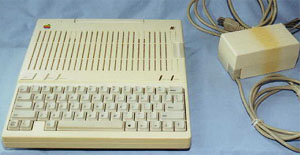

5インチドライブのIIc
IIcは電源が外にある(でかい)
IIc plusは電源部は内蔵された:よって
電源ケーブルのみです
Go Happy AppleII Life!!
